Ganap na Naka-enclosed na Water-Cooled Permanent Magnet Variable Frequency Integrated Motor: Isang Energy-Saving Revolution para sa Extreme Industrial Environment

Sa mga industrial na motor application, matagal nang may kategorya ng mga mapaghamong operating environment kung saan ang mga tradisyunal na variable frequency drive (VFD) na solusyon ay nagpupumilit na gumanap nang epektibo—mga high-temperature enclosed workshop, underground mine, high-humidity facility, at maalikabok na industriyal na lugar. Ang mga kapaligirang ito ay kadalasang dumaranas ng mahinang pag-aalis ng init, limitadong espasyo sa pag-install, labis na alikabok, o pagpasok ng moisture. Bilang resulta, ang mga kumbensyonal na air-cooled na motor at hiwalay na mga sistema ng VFD ay madalas na nakakaranas ng mga pagkabigo, pinababang buhay ng serbisyo, at pagtaas ng mga gastos sa pagpapanatili.

Ang Fully Enclosed Water-Cooled Permanent Magnet Variable Frequency Integrated Motor ay partikular na binuo upang tugunan ang mga hamong ito.

Water-Cooling Technology: Mula sa Thermal Limitasyon hanggang sa Makabuluhang Nabawasang Pagtaas ng Temperatura

Ang mga tradisyunal na air-cooled na motor ay umaasa sa sirkulasyon ng hangin para sa pag-alis ng init. Sa nakapaloob o mataas na temperatura na mga kapaligiran, ang init ay hindi maaaring maalis nang epektibo, na humahantong sa sobrang pag-init, pagkawala ng kuryente, at kahit na pagkabigo ng motor.

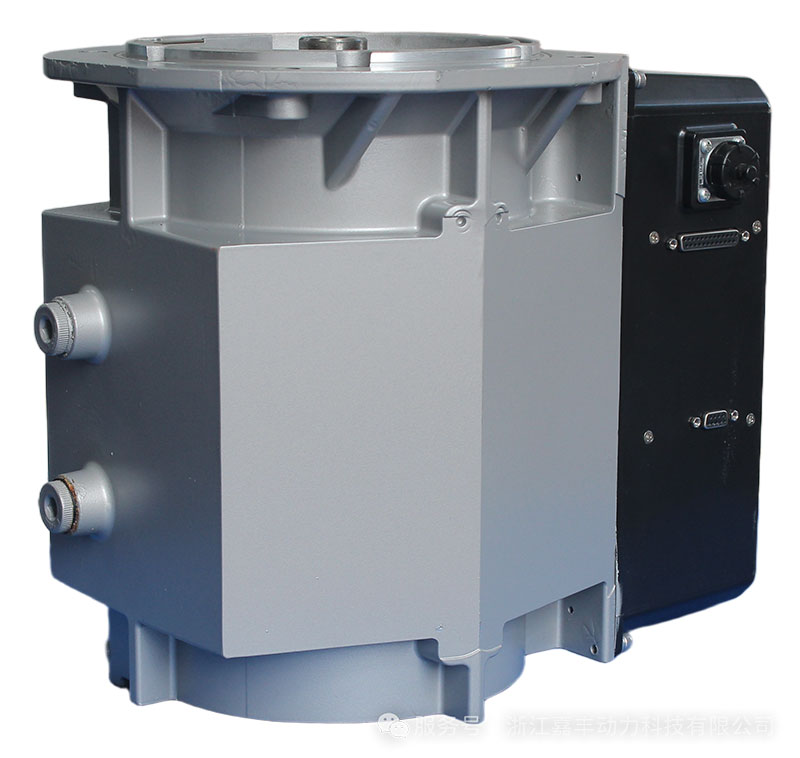

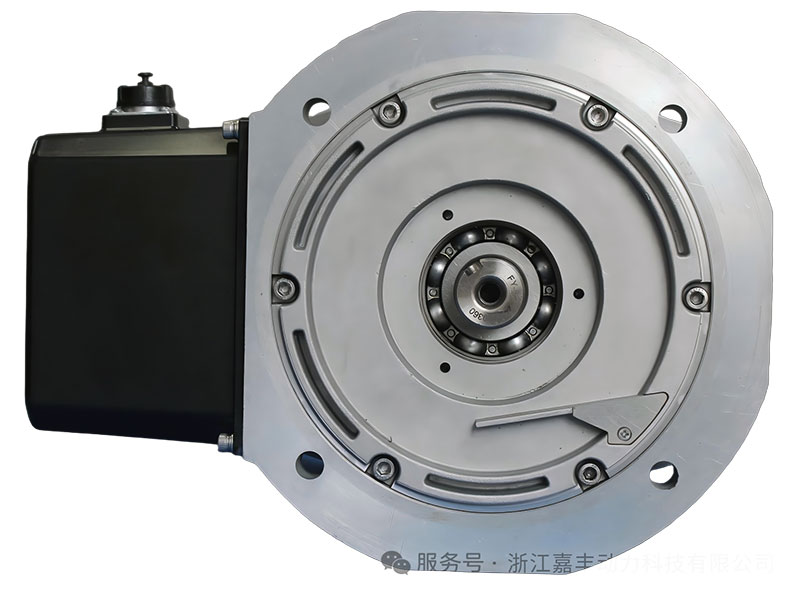

Ang ganap na nakapaloob na water-cooled integrated motor ay gumagamit ng dual water-cooling na disenyo para sa parehong motor at ang variable frequency drive. Ang nagpapalamig na tubig ay umiikot sa pamamagitan ng motor stator housing at ang VFD power modules nang sabay-sabay, na nagdadala ng init nang direkta at mahusay.

Ang mga pakinabang ng disenyo na ito ay malaki. Para sa parehong pisikal na laki, ang motor ay maaaring makamit ang isang makabuluhang mas mataas na density ng kapangyarihan. Kahit na sa ilalim ng full-load o overload na mga kondisyon, ang system ay maaaring mapanatili ang matatag na mababang temperatura na operasyon. Ipinapakita ng data ng field test na ang pagpapalit ng conventional air-cooled induction motors ng water-cooled integrated motors ay maaaring mabawasan ang pagtaas ng temperatura sa ibabaw ng motor ng higit sa 30%.

Ang mas mababang mga temperatura sa pagpapatakbo ay hindi lamang nagpapabuti sa kahusayan ngunit nagpapalawak din ng buhay ng pagkakabukod at binabawasan ang mga kinakailangan sa pagpapanatili.

Ganap na Nakapaloob na Konstruksyon: Superior na Proteksyon Laban sa Alikabok at Halumigmig

Ang isa pang pangunahing bentahe ng ganap na nakapaloob na water-cooled integrated na motor ay ang pambihirang kakayahan nito sa proteksyon.

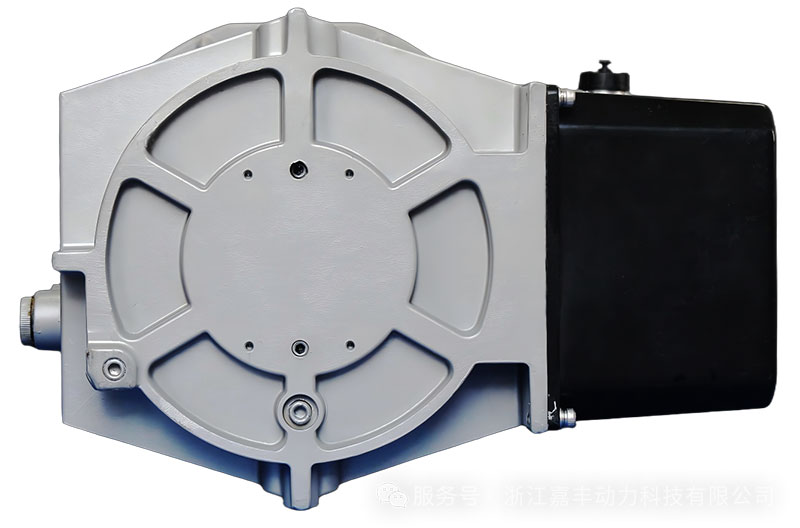

Ang mga conventional air-cooled na motor ay nangangailangan ng ventilation openings para sa airflow, na nagpapahintulot sa alikabok, moisture, at mga corrosive na gas na makapasok sa motor, na nagpapataas ng panganib ng pagkabigo. Sa kabaligtaran, ang water-cooled integrated motor ay nagtatampok ng ganap na nakapaloob na pabahay. Inaalis ang init sa pamamagitan ng mga panloob na channel ng paglamig sa halip na panlabas na daloy ng hangin, na inaalis ang pangangailangan para sa mga pagbubukas ng bentilasyon.

Bilang resulta, ang mga rating ng proteksyon na IP55 o mas mataas ay maaaring makamit nang madali. Ang mga panloob na elektronikong bahagi ay ganap na nakahiwalay sa malupit na mga kondisyon sa kapaligiran.

Sa mga industriya tulad ng metalurhiya, paggawa ng hibla ng kemikal, at pagmimina sa ilalim ng lupa, kung saan partikular na mataas ang antas ng halumigmig at alikabok, ang disenyong ito ay makabuluhang nagpapabuti sa pagiging maaasahan ng kagamitan. Sa ilang mga aplikasyon, ang taunang dalas ng pagpapanatili ay naiulat na nabawasan mula sa limang mga interbensyon sa serbisyo bawat taon hanggang sa mas kaunti sa isa, na pinuputol ang mga gastos sa pagpapanatili ng higit sa kalahati.

Pagsasama ng Plug-and-Play: Pagpapatuloy ng Mga Benepisyo ng Pinagsanib na Disenyo

Bilang isang advanced na miyembro ng permanent magnet variable frequency integrated motor family, ang ganap na nakapaloob na water-cooled na bersyon ay nagpapanatili ng mga pangunahing bentahe ng plug-and-play ng mga integrated system.

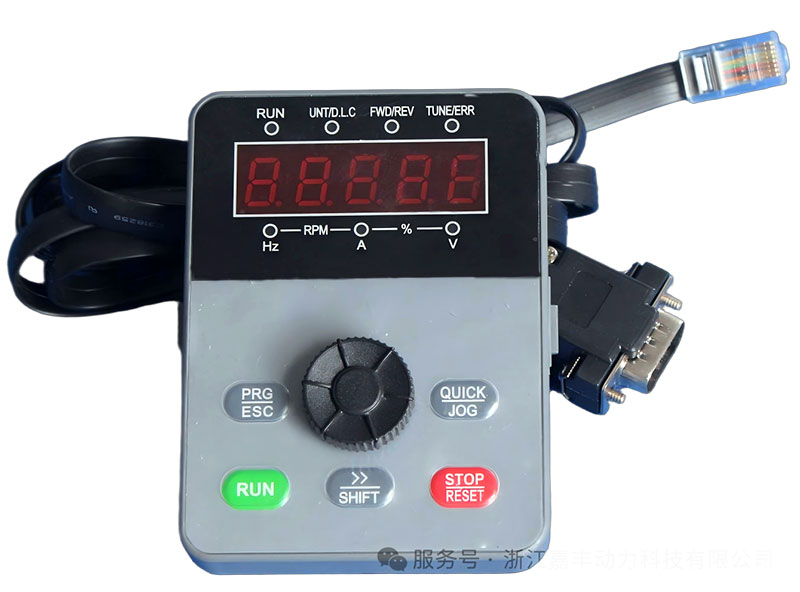

Ang motor at VFD ay factory-matched at pre-configure bago ipadala, na inaalis ang pangangailangan para sa kumplikadong on-site commissioning. Ang mga gumagamit ay maaaring ikonekta lamang ang power supply at simulan ang operasyon.

Tinatanggal din ng compact integrated na disenyo ang pangangailangan para sa isang hiwalay na control cabinet, na binabawasan ang mga kinakailangan sa espasyo sa pag-install at ginagawa itong partikular na angkop para sa mga proyekto ng retrofit na may limitadong magagamit na espasyo.

Mula sa isang pananaw sa kahusayan sa enerhiya, ang motor ay gumagamit ng mataas na pagganap na rare-earth permanent magnet na materyales at nakakamit ang IE5 na ultra-high-efficiency na antas. Kung ikukumpara sa tradisyonal na induction motors, ang kahusayan ay maaaring mapabuti ng humigit-kumulang 10%. Kapag isinama sa variable frequency speed control, ang pangkalahatang pagtitipid sa enerhiya ay maaaring maging mas malaki.

Mga Tamang Aplikasyon: Dinisenyo para sa Mga Demanding Pang-industriya na Kundisyon

Ang Fully Enclosed Water-Cooled Permanent Magnet Variable Frequency Integrated Motors ay partikular na angkop para sa mga sumusunod na kapaligiran:

Mga Lugar na Nakakulong na Mataas ang Temperatura

Kasama sa mga halimbawa ang:

Ang mga pasilidad na ito ay karaniwang may mahinang sirkulasyon ng hangin at mataas na temperatura sa paligid, kung saan ang mga solusyon sa pagpapalamig ng hangin ay kadalasang nagiging hindi epektibo at ang paglamig ng tubig ay nagbibigay ng mas maaasahang alternatibo.

Mataas na Humidity at Maalikabok na kapaligiran

Kasama sa mga halimbawa ang:

Sa mga application na ito, kritikal ang mataas na rating ng proteksyon. Pinipigilan ng ganap na nakapaloob na disenyo ang kahalumigmigan at alikabok sa pagpasok sa kagamitan.

Mga Lokasyon na Sensitibo sa Ingay

Kasama sa mga halimbawa ang:

Dahil inaalis ng water-cooling system ang pangangailangan para sa mga high-speed cooling fan, ang ingay sa pagpapatakbo ay makabuluhang nababawasan, na lumilikha ng mas tahimik na kapaligiran sa pagtatrabaho.

Konklusyon

Pinagsasama ng Fully Enclosed Water-Cooled Permanent Magnet Variable Frequency Integrated Motor ang apat na pangunahing teknolohiya sa isang pinagsamang solusyon:

Sa pamamagitan ng pagsasama ng mga teknolohiyang ito sa isang sistema, pinalalawak nito ang mga benepisyo ng variable frequency na mga solusyon sa pagtitipid ng enerhiya mula sa malinis na mga pasilidad sa pagmamanupaktura hanggang sa pinaka-hinihingi na mga pang-industriyang kapaligiran. Habang patuloy na hinahabol ng mga industriya ang kahusayan sa enerhiya, pagiging maaasahan, at pagpapanatili, ang teknolohiyang ito ay kumakatawan sa isang kritikal na hakbang tungo sa isang mas berde at mas mahusay na pang-industriya na hinaharap.
